精美机械挂钟组装说明

接续组装说明

精美机械挂钟-3d打印模型stl

后期处理

不需要对零件进行后处理，但可以肯定的是，检查所有齿轮和螺母的顶面是否光滑。如果不是，请轻轻打磨任何瑕疵。

附加零件

这个时钟的几乎所有东西都打印出来了，但你需要一些东西：

• 用于重量的细绳或钓鱼线。我建议使用钓鱼线或其他细（直径 <1 毫米）但结实的绳子。
• 用于运动部件的硅胶喷雾剂或其他合适的（非油腻）润滑剂
• 一些可以填充重量的东西，例如大米或沙子。
• 如果压合不够紧，则用胶水

测试公差

首先从文件夹Common parts打印模型press_tolerance_test和rotation_tolerance_test。

压配合公差

使用压装测试来决定打印哪些压装部件。这些部件应该紧紧地固定在一起，但你应该能够在没有锤子的情况下组装它们。

如果压配合 #1 太松，则在组装压配合部件时使用胶水。如果压合 #2 太紧，请在组装或检查您的打印机/设置时用力更大。

旋转公差

使用旋转测试来决定打印哪些旋转部件。

气缸

将圆柱体放在轴上并尝试旋转它们。选择一个可以自由旋转的最小数字。

坚果

选择易于拧上和拧下的编号最小的螺母。



配色方案

这些是我用过的灯丝和我用它们做的零件

Prusament 银河黑

用于背板、螺母和连接器。

Prusament Oh My Gold

用于手和重量。

PrimaSelect 青铜

用于大多数齿轮和摆臂。

PrimaSelect 仿古铜

用于时间齿轮、卷轴、擒纵装置、摆锤和时间环上的标记。

PrimaSelect 银色

用于时间环。



印刷

您需要打印零件gear_48-12_rx的三 (3) 个实例，所有其他需要多个实例的零件都已包含在 .3mf 文件中。（gear_48-12的三个实例不适合大多数构建板，这就是我决定只添加一个实例的原因）。

这些零件根据它们的公差分为文件夹（并具有后缀，_pX表示压配合，_rX表示旋转），仅打印那些与您从公差测试中选择的相匹配的零件。

您不需要直接打印所有reel_center_X件，如果您使用钓鱼线或其他细（<1mm 直径）绳作为重量，则从 reel_center_s 开始，否则从reel_center_m 开始。如果以后需要，您只需要打印其他尺寸。



润滑

为了获得适当的功能，正确润滑运动部件至关重要。我使用了用小刷子涂抹的硅胶喷雾。

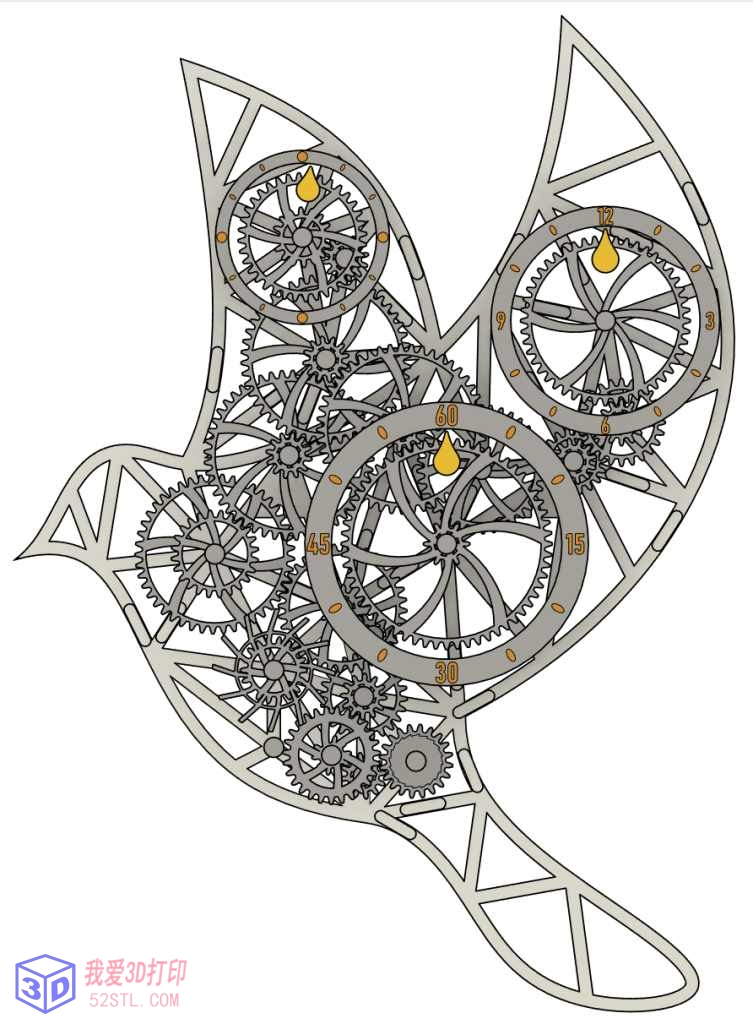

润滑下图中橙色部分。



集会

背板

除非使用胶水，否则背板部件的组装顺序并不重要。

如果您决定在拼图接头处使用胶水，我建议您按编号顺序组装它们，因为这样您就可以将胶水涂在销钉上，按顺序组装时销钉将始终被压入槽中。

将零件放在平坦的表面上并将它们压在一起。

当所有背板部件放在一起时，用连接件固定它们，每个接头一个。



壁挂式安装

组装背板后，您应该决定挂钟的位置。安装点中心之间的距离为 15cm。

在继续组装之前将时钟安装到墙上。

齿轮

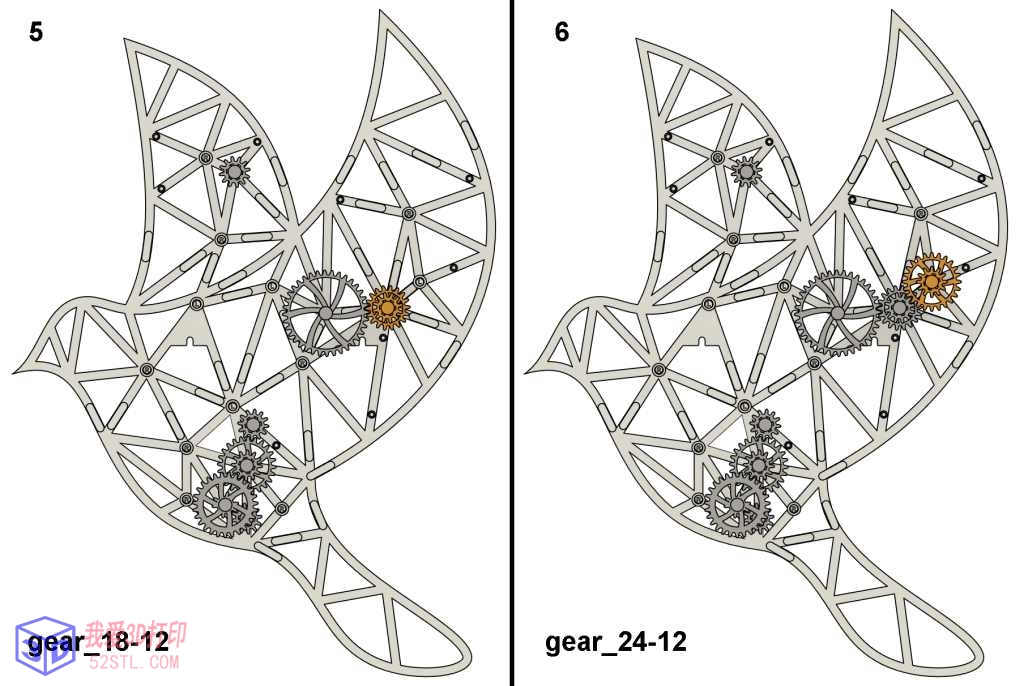

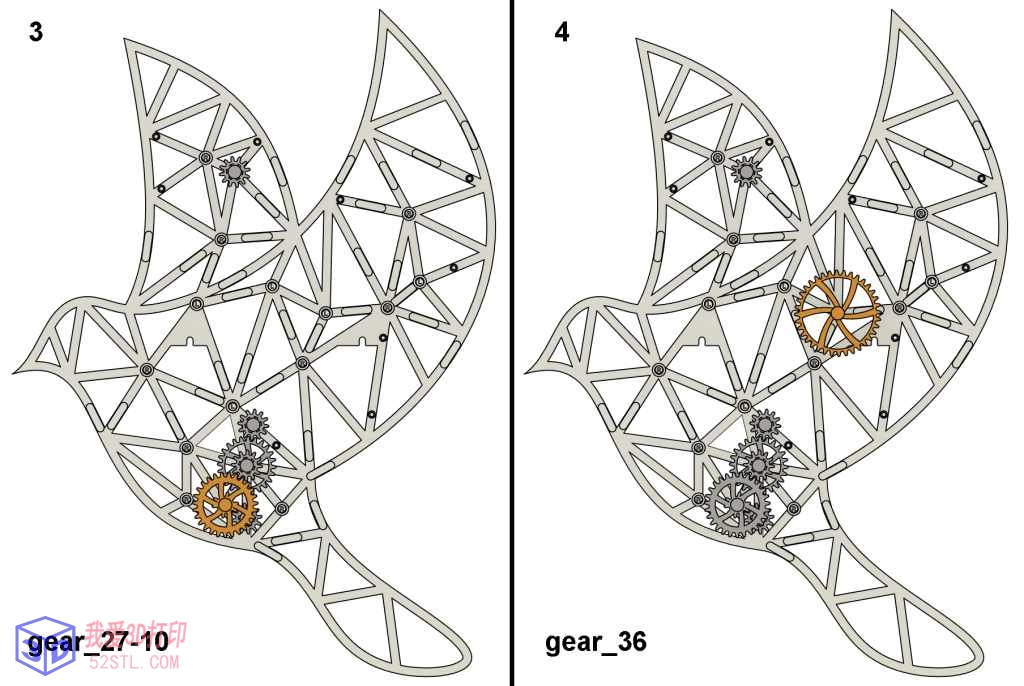

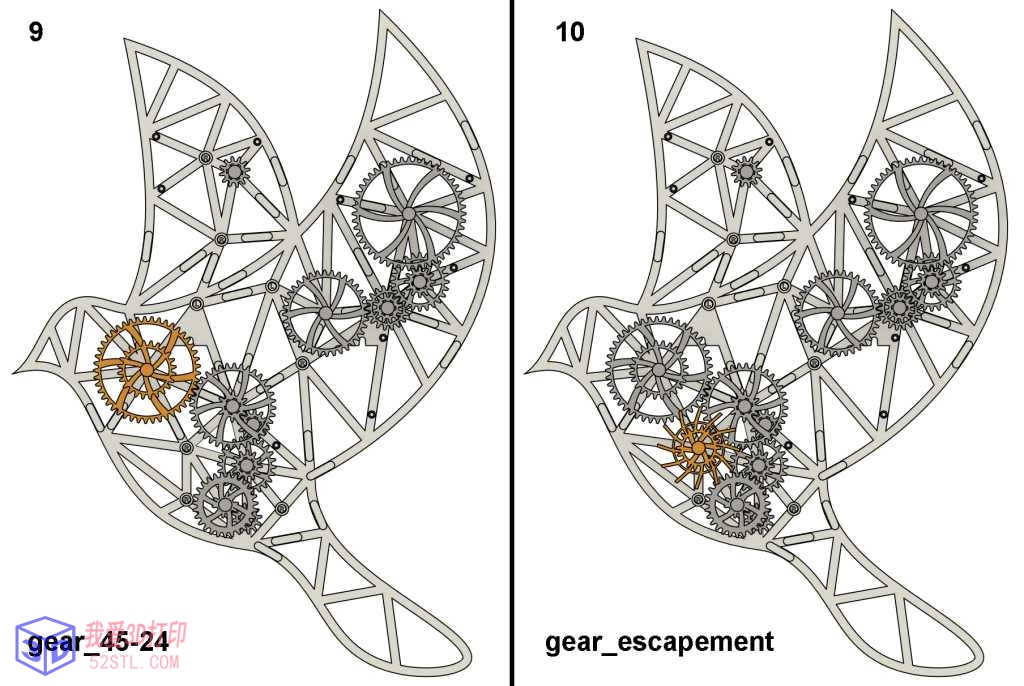

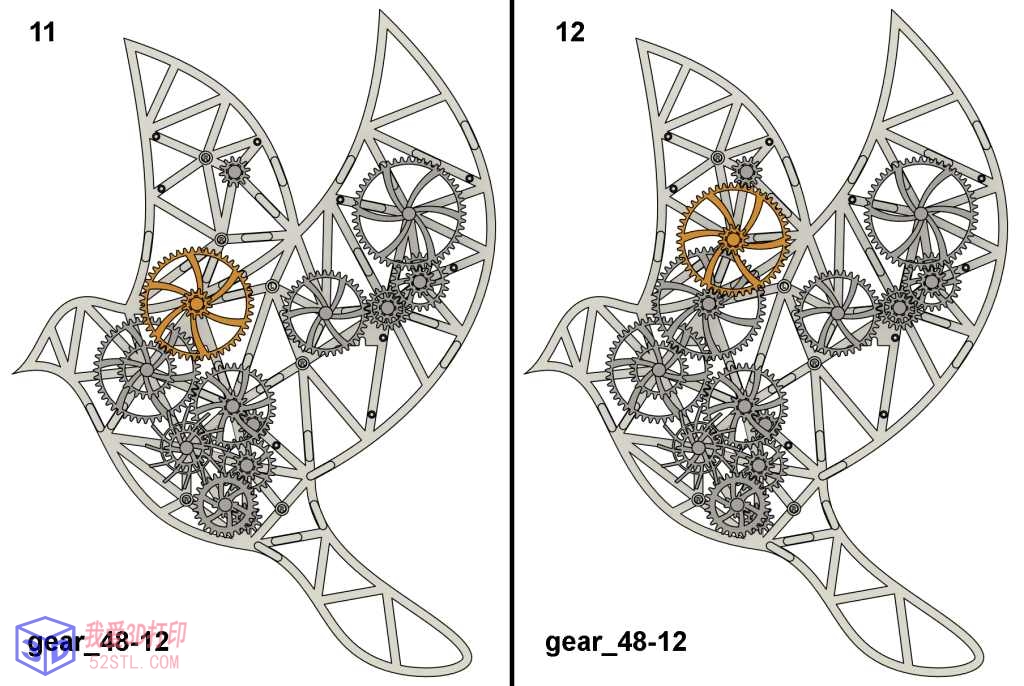

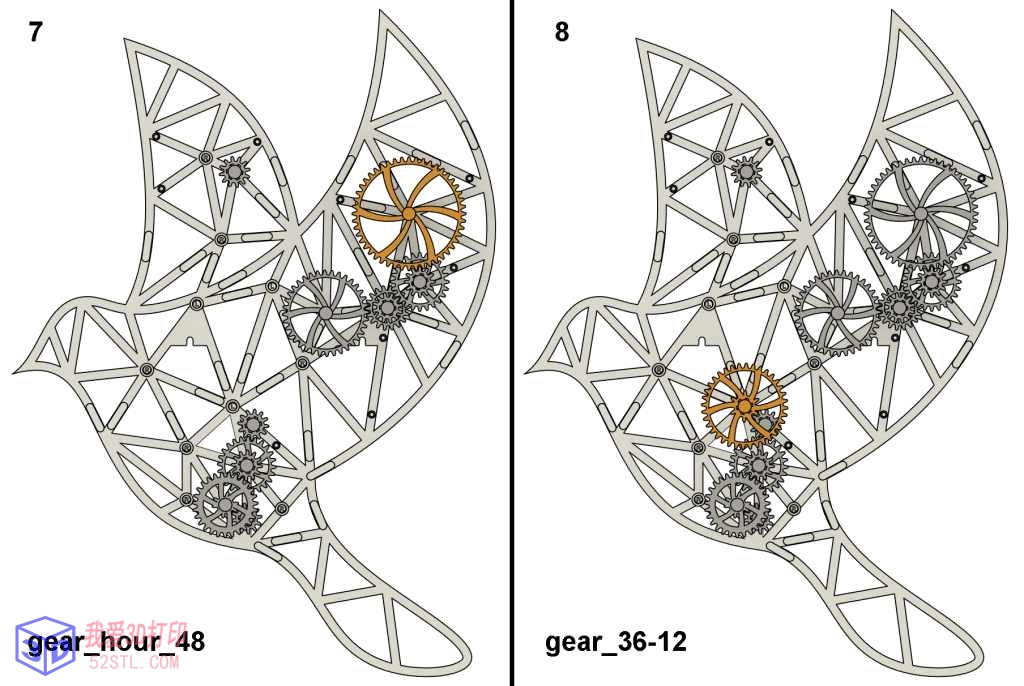

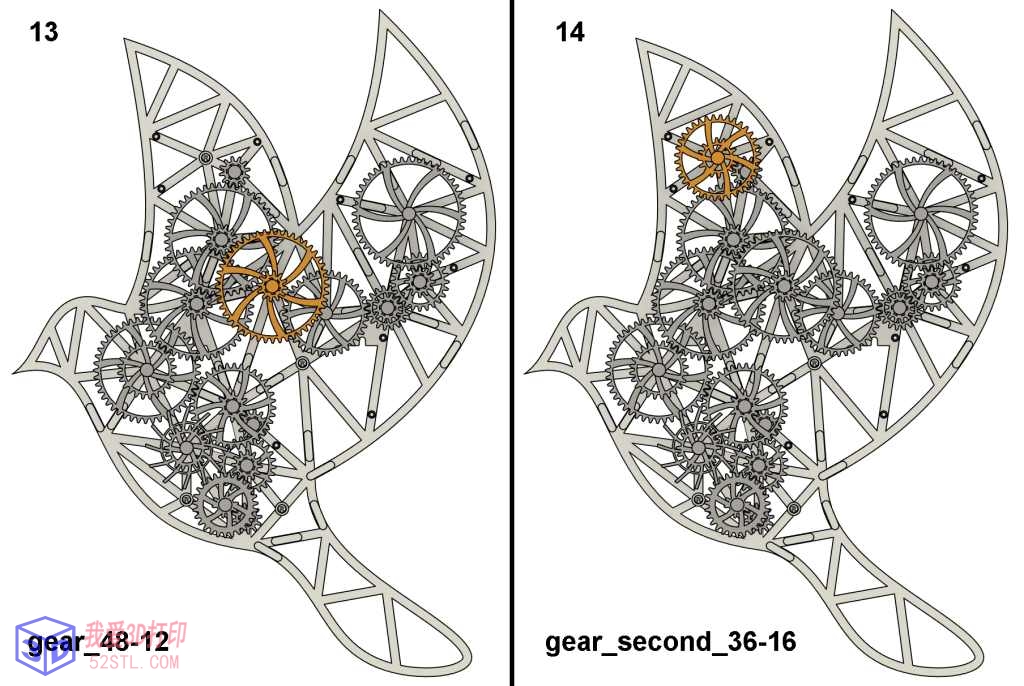

按照下图的顺序安装齿轮。用与轴相同字母的螺母固定每个齿轮。标有“R”的轴和螺母是普通右旋螺纹，标有“L”的轴和螺母是左旋螺纹。

所有齿轮的名称中都有齿数，因此如果您不知道哪个齿轮是哪个齿轮，您可以数一下齿数。

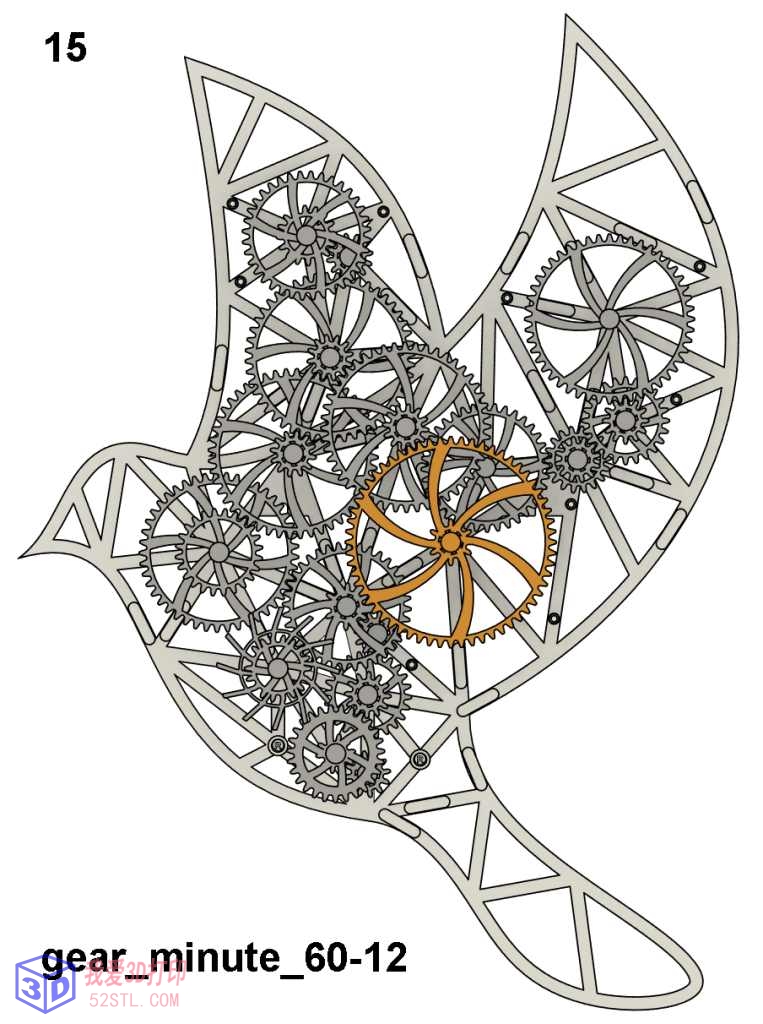

齿轮27-10、36-12、second_36-12和minute_60-12应该有较小的齿轮指向后方，所有其他双齿轮应该有较小的齿轮指向前方。

对于您连接的每个齿轮，请确保它可以自由旋转（转动后应该能够自行保持旋转）。对于最后一个齿轮（分钟齿轮）之前的所有齿轮，通过转动最后添加的齿轮来旋转整个齿轮链应该相对容易。如果阻力很大，请确保公差正确，印刷中没有导致阻力的缺陷，并且轴和齿轮都得到了适当的润滑。

戒指和手

将环连接到背板上的销钉上。如果压合太松，请在环背面的每个孔中滴一滴胶水。

将指针连接到时间齿轮上并旋转分钟和小时齿轮，使它们各自指向正上方。每只指针的背面都印有一个字母，以指示其适合的齿轮（S 代表秒，M 代表分钟，H 代表小时）。

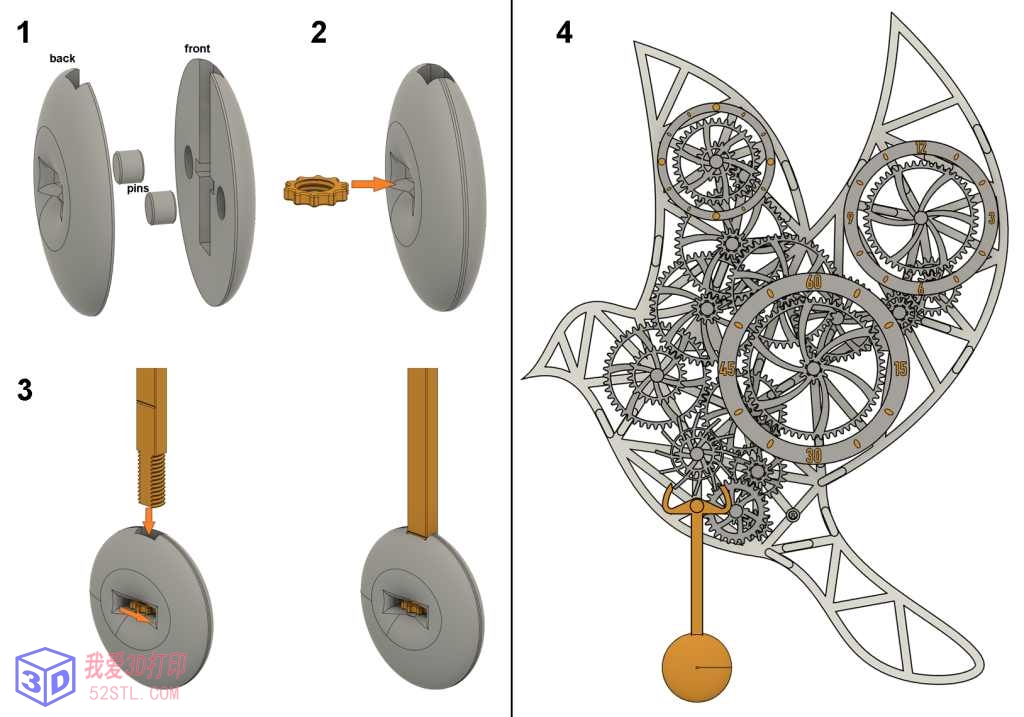

摆

如果需要，使用摆销和胶水连接摆锤的两个部分。

插入摆螺母和摆臂并转动螺母，直到摆臂背面的槽口与重物顶部对齐。

将摆锤连接到背板上并用螺母固定。

检查摆锤是否能自由摆动，顺时针方向轻轻转动擒纵轮，应能使其以恒定的速度摆动。如果不是，请将其移除并解决任何导致阻力的问题（印刷缺陷、润滑等）

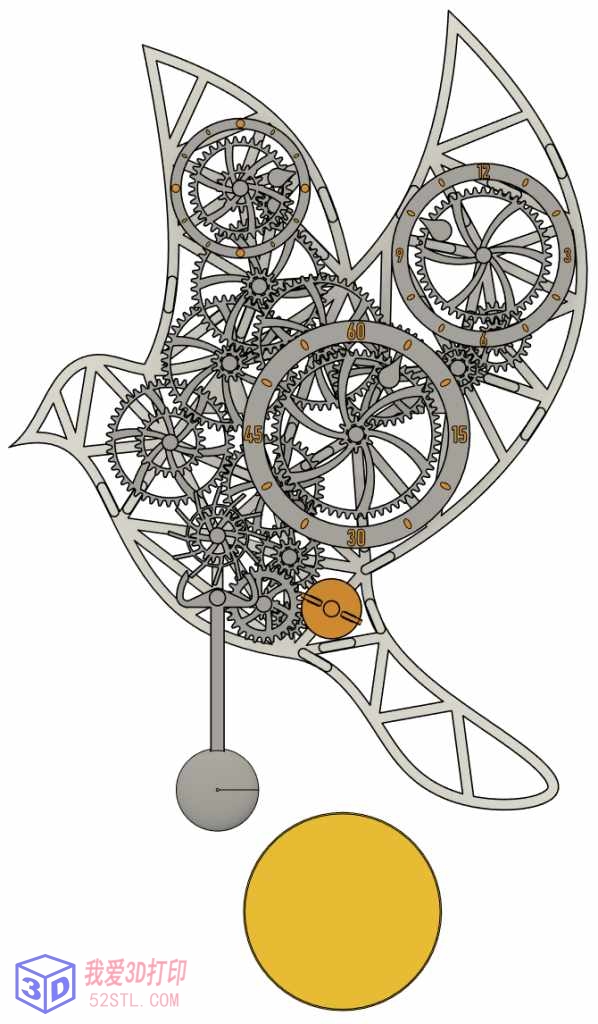

卷轴和重量

首先将配重的绳子剪成合适的长度，它应该从背板上剩下的轴伸到地板上。

将绳子系在重物上，并在里面加一条胶带盖住孔，以防止填充重物时泄漏。

用大米或沙子填满砝码，然后拧上盖子。对我来说，3 分升的大米就足够了，但重量却高达 3.9 分升。

将绳子的另一端连接到卷轴中心件。如果您使用带有reel_center_s部件的钓鱼线，将其拉过盘子上的孔并在另一侧打一个小止结，例如双反手止结。如果您使用的是另一个中心件，请像处理重物一样将绳子系在销钉上。剪掉多余的绳子。

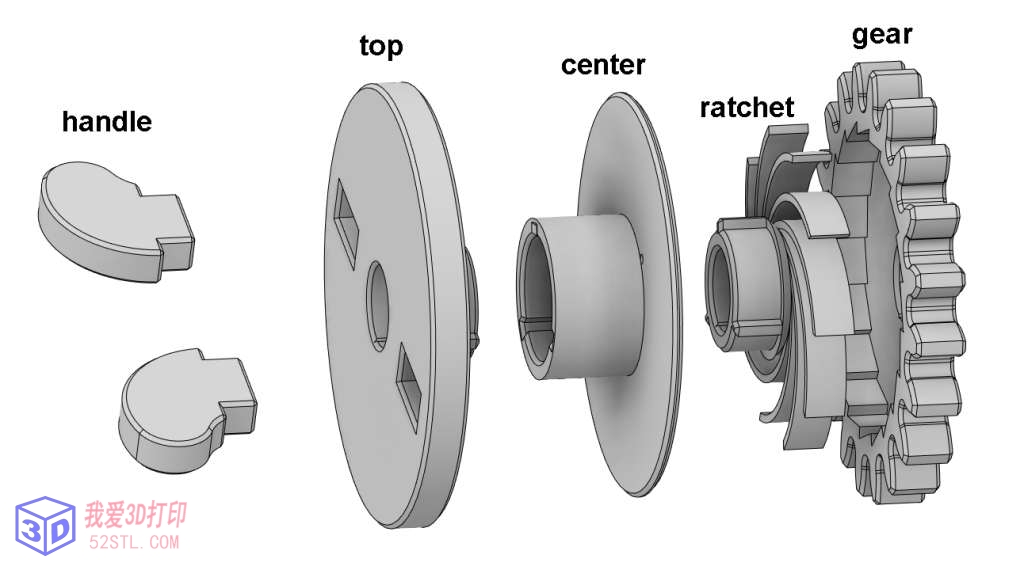

如上图从左到右所示组装卷轴，如果需要，在手柄上使用胶水。如果您使用的是中心件reel_center_s ，请确保止动结位于棘轮的辐条之间。插入齿轮时逆时针转动棘轮。

将卷轴连接到背板上并用螺母固定。

恭喜！您现在已完成装配。现在是测试和调整时钟的时候了。逆时针转动卷轴将其上紧，轻轻推动钟摆以启动它。

调整

卷轴和重量

为了正常工作，必须对摆锤施加适量的力，这是通过卷轴中心件和配重调整的。钟摆应该继续摆动超过它停止擒纵轮的点，但不要摆动到擒纵轮停止的程度，见下图。

如果钟摆摆得不够远，您可以：

• 确保零件已正确润滑
• 通过填充更多或更重的材料来增加重量的质量
• 使用更大的卷轴中心件

如果钟摆摆得太远（撞到擒纵轮的内部），您可以：

• 使用较小的卷轴中心件
• 减少重量的质量

摆动期

要调整时钟的速度，您可以通过转动摆锤内部的螺丝（可从背面操作）来改变摆锤的周期。向上移动重量将减少周期并使时钟运行更快，向下移动将使时钟运行更慢。

理论上，通过将重物向上或向下移动 1 毫米，时钟速度将每小时调整约 12 秒。

钟摆的周期应为 0.75 秒，这意味着擒纵轮转一整圈需要 9 秒。

调整时间

调整时间，拆下固定分钟齿轮的螺丝，将其拉出5-10mm，然后转动。这将在不与其余齿轮相互作用的情况下转动分钟和小时齿轮。将分钟齿轮推回并更换螺母。
