内容
简介 3
零件清单 4
先决条件 7
第 1 部分。前组装 8
第 2 部分接收器 17
第 3 部分。磁阱 29
第 4 部分。抓地力 35
第 5 部分后部组装 38
第 6 部分。总装 44
介绍
这是 MOSQUITO 3D 打印软气枪套件的组装指南。 包含制作所有 3D 打印部件所需的所有文件和说明。
如果是我这里买的，压缩包里面应该有五个文件夹，标签分别是：1、2、3、4、5，对应Part 1、Part 2等，另外还有1.5mm和2.5mm 袋子中标有“1”的六角扳手，这样您就无需携带任何工具。 如果您遗漏了什么，或者说明中的照片不清楚，我提前道歉。请在最下方留言讨论。
零件清单
以下是模型中使用的印刷零件和组件的列表。
|
文件夹 1 |
数量 |
|
1-barrel |
1 |
|
2-front-rail-body |
1 |
|
3-small-rail |
4 |
|
4-battery-grip-rail |
1 |
|
5-front-rail-bottom-rail |
1 |
|
6-battery-grip-left-textured |
1 |
|
7-battery-grip-right-textured |
1 |
|
8-barrel-knob |
1 |
|
9-front-block |
1 |
|
文件夹 2 |
数量 |
|
10.2-dust-cover-textured-0.6mm |
1 |
|
11-long-rail |
1 |
|
12-dust-cover-lock |
1 |
|
13-dust-cover-lock-shoulder |
1 |
|
14-receiver-left-textured |
1 |
|
15-receiver-right-textured |
1 |
|
16-safety-selector-lever |
1 |
|
17-safety-selector-stopper |
1 |
|
18-safety-selector-gear |
1 |
|
19-selector-switch |
2 |
|
20-fire-selector-plate |
1 |
|
21-fire-selector-gear |
1 |
|
22-trigger-guard |
1 |
|
文件夹 3 |
数量 |
|
23-magwell-left-textured |
1 |
|
24-magwell-right-textured |
1 |
|
25-magwell-hop-insert |
1 |
|
26-magwell-feed-lip |
1 |
|
27-magazine-catch-textured |
1 |
|
28-magazine-release-button-textured |
1 |
|
29-magwell-bottom |
1 |
|
文件夹 4 |
数量 |
|
30-grip-left-textured |
1 |
|
31-grip-right-textured |
1 |
|
文件夹 5 |
数量 |
|
32-rear-block |
1 |
|
33-rear-plate |
1 |
|
34-rear-sight |
1 |
|
35-stock-hinge-top |
1 |
|
36-stock-leaf |
1 |
|
37-stock-hinge-bottom |
1 |
|
38-stock-bar-textured |
1 |
元器件清单
|
名称 |
1 |
2 |
3 |
4 |
5 |
总计 |
|
M3x6 自攻螺钉 (DIN 912) |
6 |
4 |
|
|
|
10 |
|
M3x12 自攻螺钉 (DIN 912) |
3 |
3 |
4 |
|
|
10 |
|
M3x20 自攻螺钉 (DIN 912) |
10 |
|
|
4 |
4 |
18 |
|
M3x30 cap (DIN 912) |
|
2 |
3 |
|
|
5 |
|
M3x40 自攻螺钉 (DIN 912) |
|
|
|
|
2 |
2 |
|
M4x8 平头自攻螺钉 (DIN 7984) |
|
|
|
1 |
|
1 |
|
M3 薄四角螺母 (DIN 562) |
19 |
9 |
6 |
4 |
6 |
44 |
|
M3x5 无头内六角螺丝 (DIN 914) |
|
4 |
|
|
|
4 |
|
M3x12 无头内六角螺丝 (DIN 916) |
|
2 |
|
|
|
2 |
|
M3x20 无头内六角螺丝 (DIN 916) |
|
|
|
|
1 |
1 |
|
M4x5 沉头螺丝 (ISO 10642) |
|
1 |
|
|
|
1 |
|
5x35mm 夹销 (DIN 1444B) |
1 |
4 |
1 |
|
2 |
8 |
|
标准弹簧1 |
|
|
|
|
1 |
1 |
|
马格韦尔 弹簧2 |
|
|
1 |
|
|
1 |
|
|
|
|
|
|
|
|
|
总计 |
39 |
29 |
15 |
9 |
16 |
108 |
先决条件
MOSQUITO 只是一个外壳套件，没有内部零件。 要使枪发挥作用，您需要以下四样东西：
● 基于TM 的AK 平台的V3 变速箱。 将其预先接线以避免出现问题。 您也不需要任何外部选择器组件，因为它们将被替换。
● AK 升压室。 这包括您自己的 hop-up bucking 和最大长度为 150mm 的 AEG 内桶。 如果使用 11 至 14 毫米适配器，没有限制。
● 最大尺寸的棒状电池：长112mm，宽21mm，高19mm。 这对于像 Nuprol 1450 mAH 这样的 11.1v 棒状电池来说已经足够了。
● MP5 弹匣。 为获得最佳兼容性，请使用 CYMA。
避免使用电动工具，因为它们可能会损坏 3D 打印部件。
第 1 部分。前组装
- 请准备以下零件：1、2、3（2x）、4（如果不使用电池手柄则为5）、6、7、8、9、M3x6mm帽（6x）、M3x12mm帽（3x）、M3x20mm帽（10x ), M3 方形螺母 (19x)。

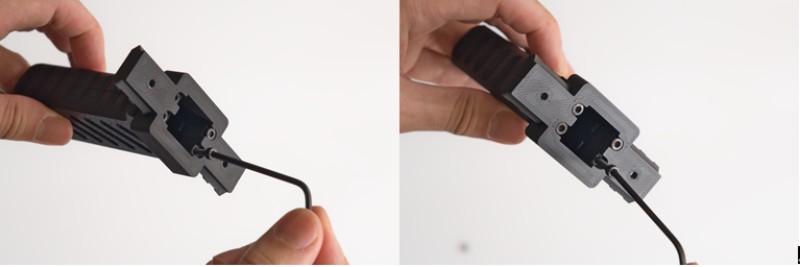

- 将两个M3 方螺母插入电池手柄一侧的两个槽中。 如图所示，使用 1.5mm 六角扳手将其引导。
接下来，取出另一半电池手柄，并使用两个M3x20mm 带帽螺钉将它们固定在一起，如图所示。 不要完全收紧它们。 -

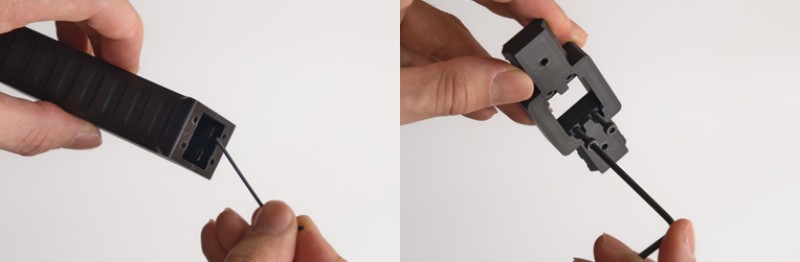

如图所示，将两个M3 方螺母放入电池夹的一侧。
然后，取下电池握持轨，如图所示将两个M3x20mm 带帽螺钉插入一侧，直到它们在另一侧稍微突出一点。 该零件是对称的，因此选择哪一侧都没有关系。
- 用突出的螺丝将导轨和电池夹对齐，并拧紧但不要完全拧紧。
然后，在另一侧重复相同的过程，直到得到如图所示的结果。 将电池手柄和导轨上的六颗螺钉固定到位。
更新中。。。。。
