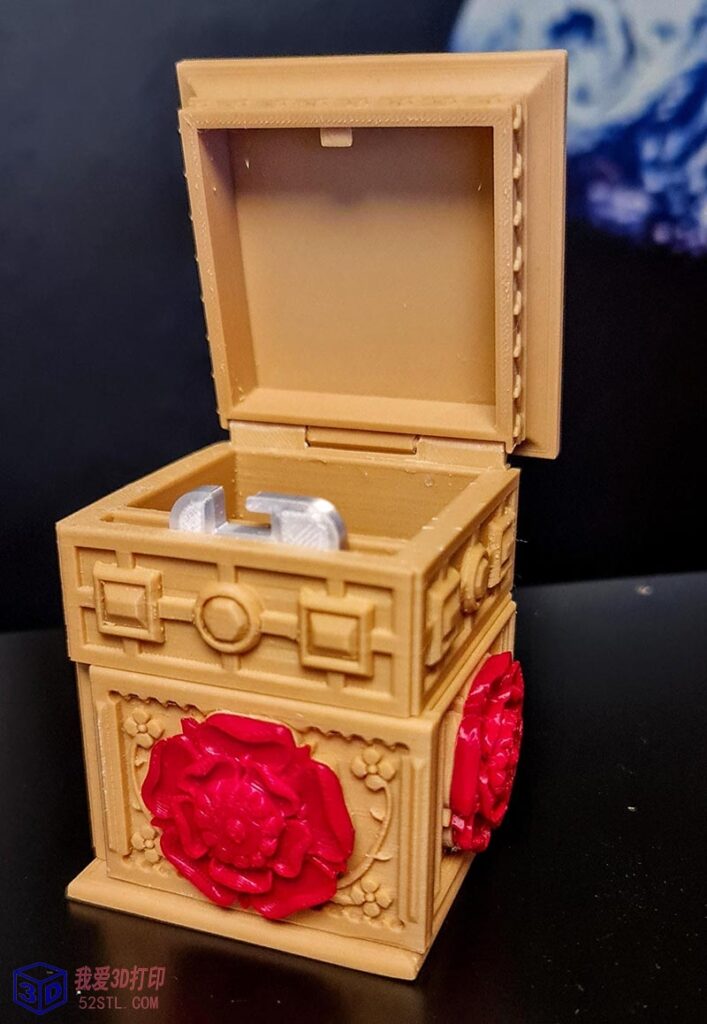

我最受欢迎的设计之一。我称之为都铎玫瑰盒子。我试图创造一种在都铎时期流行的重型木雕效果。
盒子还有一个秘密锁 – 将前面板向右滑动，盒子解锁 – 合上盖子并再次将面板向后滑动并锁定。我不打算描述机制，因为检查零件应该很明显:-)
这些示例使用 1.75 PLA 灯丝打印在我的 Ordbot 上。层高为 0.2。填充率为 15%
我建议用不透明的耗材打印这个盒子以获得最佳效果。STL 的方向正确，可以正确打印。
确保在打印配置文件中设置正确的耗材直径非常重要，否则您会遇到麻烦；该模型的零件必须装配在一起，过度挤压会防止这种情况发生。这对于一体打印的铰链尤其重要 – 耗材太多，它会焊接在一起。
我还建议您以非常高的填充量打印玫瑰以获得最佳效果。我已经为玫瑰添加了一个额外的 STL，它应该比原来的切片更好。我推荐你使用这个文件。一些切片机的葡萄藤很薄，因此错过了它们。我已经上传了两个附加版本的盒体和前滑块面板，它们的藤蔓较厚。
box_body_thicker_vines.stl front_slider_panel_thicker_vines.stl
STL 托管在以下位置：点击下载
第 1 步：零件和材料
您将需要以下内容：
印刷组件
1 x panel_hinge.stl*
1 x base.stl
1 x box_body.stl 或 box_body_thicker_vines.stl（推荐）
1 x lid.stl 1 X catch.stl
1 X front_slider_panel.stl 或 front_slider_panel_thicker_vines.stl（推荐）
4 x tudor_rose.stl或 tudor_rose_better_slice.stl（推荐）
*当您从打印床上取下铰链时，轻轻地来回操作它以使其能够移动。但是，它的设计目的是保持盖子打开，因此不会一直向后移动。请看图片。
其他：
塑料胶水（请阅读并遵循制造商的干燥时间）

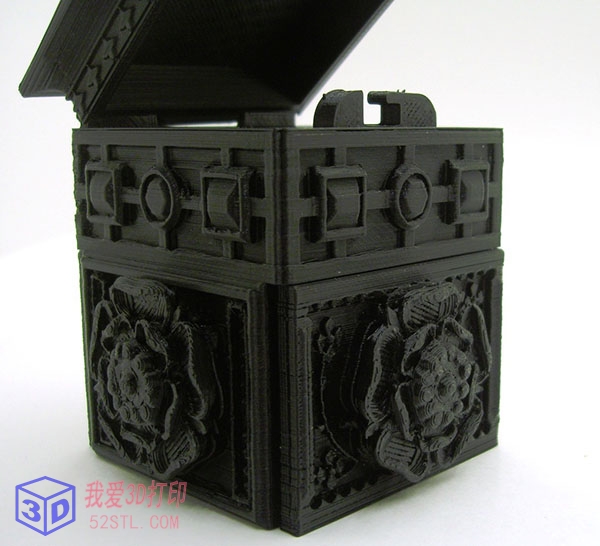

第 2 步：将玫瑰固定在盒子上
在盒体两侧的每个分配空间中粘上一朵玫瑰。使用每侧的扁平占位符（形状像玫瑰的轮廓）作为指导。
让其干燥。
第 3 步：将玫瑰固定到前滑块面板
使用占位符作为指南，剩余的胶水上升到前滑块面板的前面。
让其干燥。
第 4 步：将卡扣连接到前滑块面板
如图所示，在前滑块面板背面的插槽中粘上胶水。将其固定在正确的方向上非常重要，否则锁将不起作用。
让其干燥。

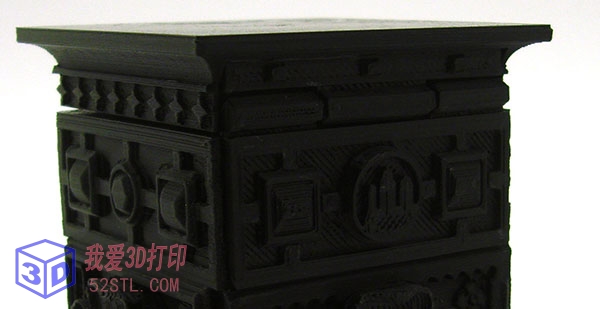

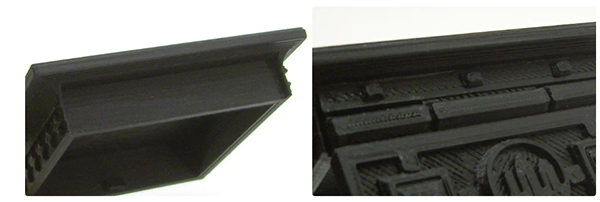

第 5 步：将铰链连接到盖子上
将铰链顶部粘到盖子上的槽中。一定不要粘上需要移动的铰链部分:-)
让其干燥。
第 6 步：将铰链和盖子连接到盒子上
将铰链的下部滑入盒子背面的插槽中，将其粘上。
让其干燥。
第 7 步：在盒子中安装前面板
将前面板滑入盒子前面的缝隙中。它应该适合齐平并且能够滑动

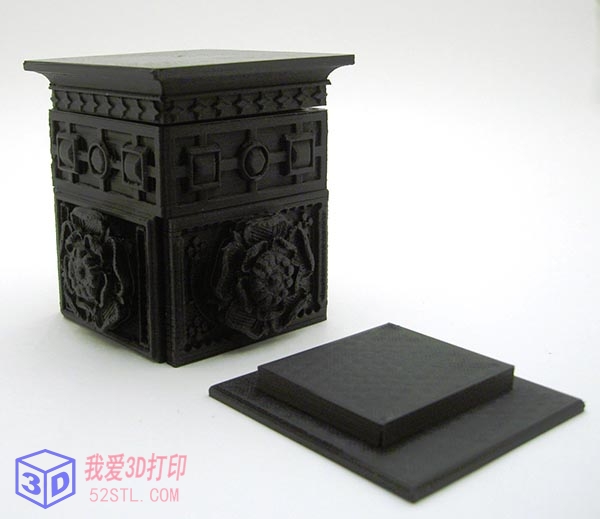

第 8 步：安装底座
