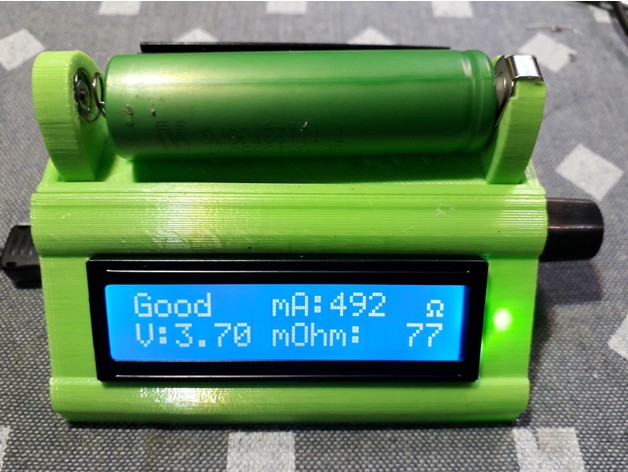

3D打印模型stl-18650锂电池测试仪

特点：充电、放电、安培小时计数、短路或开路测试、电池电量不足指示、测量内阻。
充电：TP4056 模块（修改），可选择 200 或 500 mA 电流。TP4056电路由Arduino监控。
放电：电流 200 或 500mA，PWM 控制。内部电阻是根据负载下的电池电压降计算得出的。
容量：电池充满电，然后放电，计算 200 或 500 mA 负载时的 mAh。
恢复：以 100mA 电流深度放电电池充电。

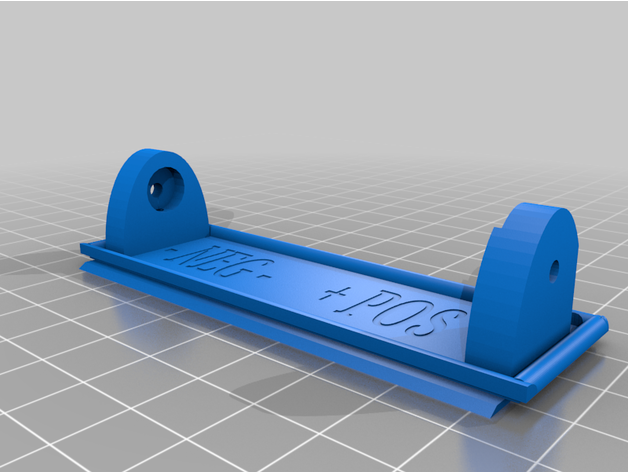

18650 尺寸的 3D 打印电池座，USB 供电，电路受反向电压保护。
零件：Arduino（mini、nano）、LCD 1602、TP4056 模块、5V 继电器、TIP120 Darlington、LM358、小零件。

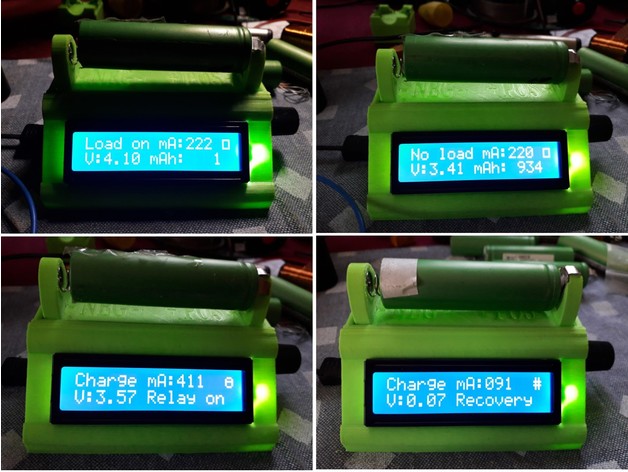

四个开关可选菜单：

1.测试：输入偏置到2.3V。打开电池显示此值。短路电池显示 0.1V 或更低。弱电池：3.2V min 但小于 100mA。好的电池至少显示3.2V和100mA，内阻是从电压降0/200/500mA计算出来的。开关选择 200 或 500mA。
2.充电：继电器连接TP4056和电池。电池将由 4056 芯片的硬件充电，Arduino 只监控其状态和电压和电流（开关选择 200 或 500mA）。如果电池接反，继电器将无法启动。
3.容量：电池将由TP4056充满电，然后由PWM-LMV358-TIP120电路放电。放电电流 200 或 500mA 可通过开关选择。Arduino 每秒累积电流，显示总 mAh 值。
4.修复：深度放电的电池——例如那些电压略低于 2.6V 但被内部电路禁用的电池——可以进行软充电，直到它们达到激活正常充电过程所需的最低电压。充电电流约为 100mA，由 PNP 晶体管电流发生器提供。

主要电路（Dx、Ax 指 Arduino 引脚）：

充电：TP4056 模块，引脚 2 的电阻被 5K6（200mA 充电）和一个开关的 4K7（500mA 充电）取代。Pin7（红色 LED）在待机模式下发出 200uS 的脉冲，经 10k/1uF 滤波后馈送到 D8。Pin6（蓝色或绿色 LED）连接到 D9。如果 NMOS Q4 的输入足够正，继电器可以通过 D10 激活并开始充电。

放电：PWM D6 输出经过 20k-10uF 平滑处理，正向电流 0-125uA 馈入运算放大器 LMV358 的 +ve 输入。同时，0-125uA 负电流会导致来自 0.05 ohm 分流电阻的反馈，从而感应放电电流。如果 D7 使能，则运算放大器输出会激活 TIP120 电流吸收晶体管。

电流感应：0.05 欧姆电阻的范围（+ 或 – 25mV）感应 + 或 – 500mA。LMV358 运算放大器输出从 Arduino 的 1.1V Vref 偏置，从那里的恒定电流将输出提高到 2.6V，这又对应于 0.05 ohm 分流器上的零 mA 电流。运算放大器的放大 A=74 导致输出摆幅覆盖 +-500mA 范围。您应该检查这个当前的零值（在 measA(void) 中取消注释 Serial.println(mA)）并重新计算减去的值 (32500)。见代码。

恢复电流发生器：A3输出（低电平）将Q1的基极拉低至3.4V，因此PNP晶体管会产生约100mA的正电流。

Arduino：使用 1.1V 内部模拟参考，因此 A1（电压）A2（电流）输入具有分压器。A0 感测 4 掷模式开关的位置。

用户程序：代码大小 6k，没有外部库。我必须编写非常紧凑且严格依赖于硬件的 LCD 驱动程序代码以减小代码大小（~以适应 8K），LiquidCrystal 库太大了。但是，如果您的芯片容量允许，您也可以使用它。

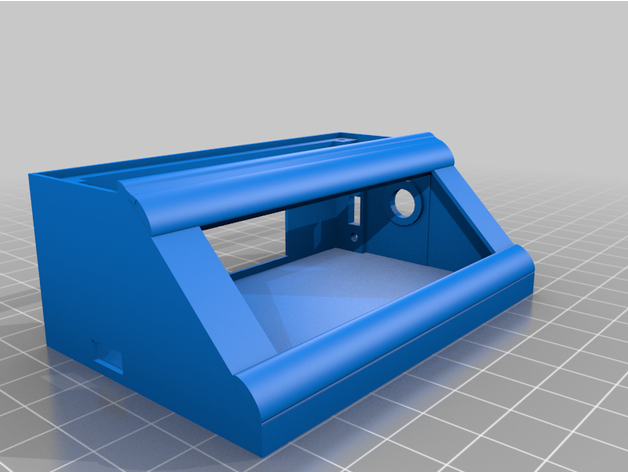

结构：3D 打印外壳。我将继电器电路安装在 TP4056 PCB 上。TIP120、LMV358、PNP 电流发生器电路位于连接到冷却板上的穿孔板上。

接地回路问题：保证电池充放电回路中电线的线径足够粗，切勿将其与运算放大器输入电路或 A/D 输入混合，Arduino 板的信号接地和电池的接地要分为两条线接地。
