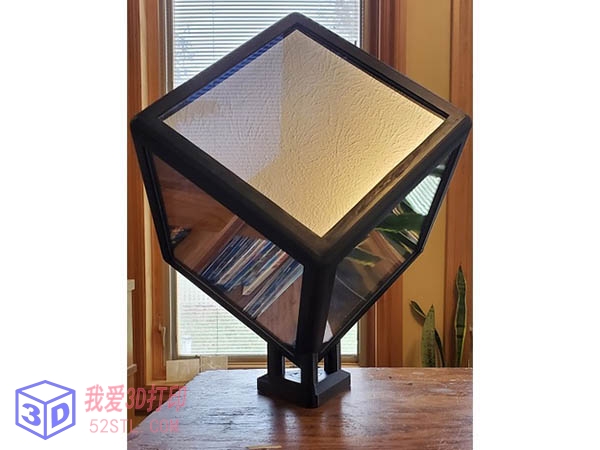

无限魔方-3d打印模型stl

本工作室可根据您的要求定制stl等3d打印文件的代打印工作,打印成品为白模。也可以根据您的要求制作硅胶模具,直接定做石膏模型,或者铸造金属铅,铝,铜,黄铜等成品模型。如有合作意向请移步点击淘宝客服

材料:
1 – 3d 打印框架(3 件模型
2 – 1 米条 WS2812B。(我用的是 144/M 型)
1 – ESP8266(D1 Mini)
1 – 标准微动开关(可选)
6 – 143 毫米(5-5/8 英寸)x 3 毫米单向镜*
您还需要…
电线
烙铁

……当你开始尝试将这个东西焊接在被可熔化塑料包围的小角落里时,也许还有一些纸巾可以让你感到沮丧……只是在开玩笑……但说真的……在这个项目上焊接不适合心脏弱者。

准备:

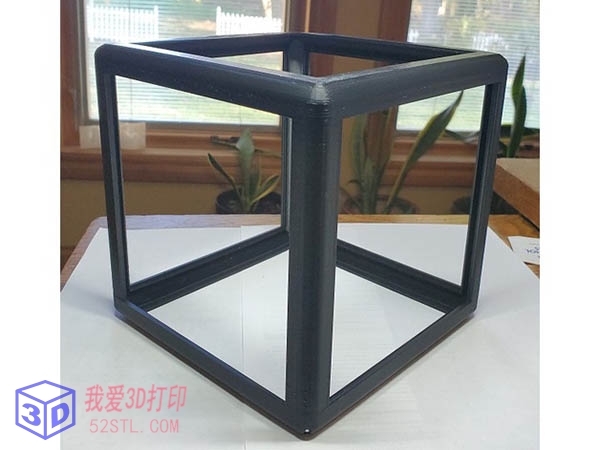

打印框架并用一些 2 毫米螺钉将顶部连接到底部(或者如果没有螺钉,您可以将其粘上。

在进行(长)顶部打印之前,先打印底部并确保您的适合通道可能是个好主意。我的最初宽了大约一毫米,所以不得不稍微修剪一下,但这里上传的模型应该适合任何标准灯带(约 11 毫米)。

一旦你打印了立方体的底部,你就可以获得你需要的一定长度的条带。(我的最终是每段 21 个 LED)。将你的 LED 切割成 12 块相同长度的。当你切割它们时,尽量让它们集中在垫子上。

当它们平放在工作台上时,继续在每个部分的两端“镀锡”触点是一个好主意。这将使后期的生活变得更加轻松。

灯光安装:
这是整个构建中最艰难的部分。

布局:

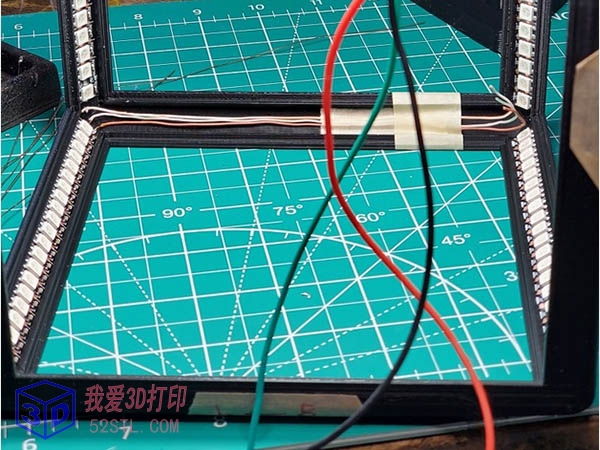

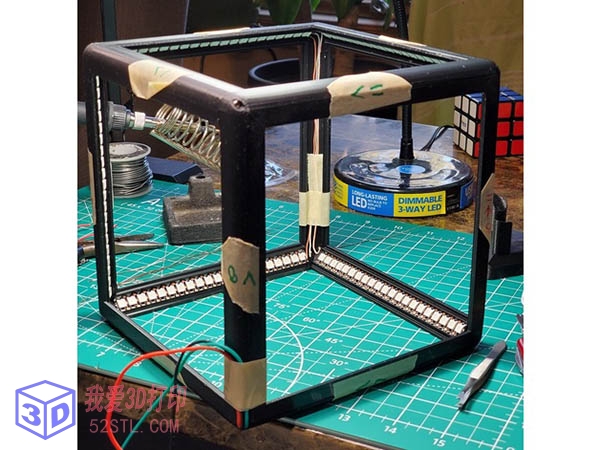

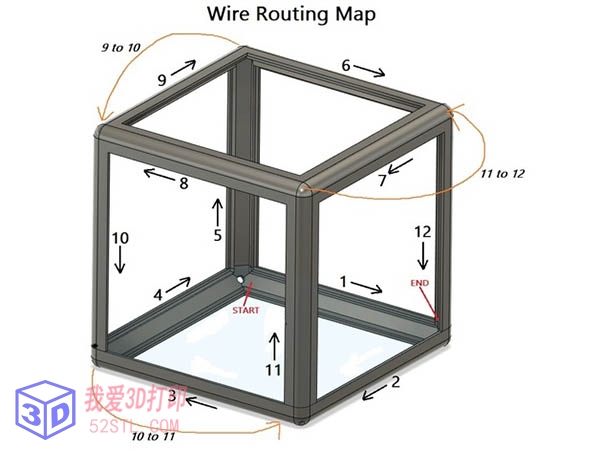

由于这些灯需要在连续的单向电路中运行,因此在整个焊接过程中保持布局非常重要。在每个轴上都对称的对象上跟踪这变得非常困难。我建议使用一些油漆工胶带在立方体的每个轨道上标记其编号,并确保标记方向(参见图表和照片)。
方向是关键。您的灯将标有头。确保灯上的头始终遵循您用胶带布置的路径。

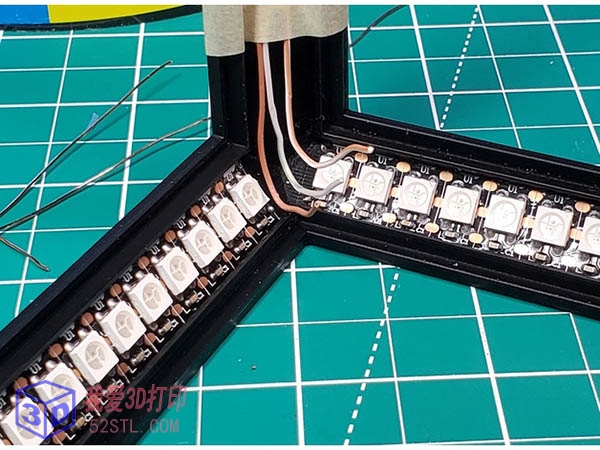

关于布局的一件重要的事情是,没有办法围绕立方体的每条腿运行一条连续的线。这条线必须至少翻倍回来 3 次。在图中,您将看到我在最后 3 条腿(10、11、12)上完成了这些“环回”。在这些连接中(图中标记为橙色),您需要将电线放在一个 LED 灯带下方。正因为如此,我建议从最后开始并向后工作……在第
12 条腿和第 11 条腿上插入灯,然后运行并焊接它们之间的电线。然后是 11 到 10、10 到 9,依此类推。

接线和焊接:
我用于此的电线只是从一根以太网电缆(CAT5,4 双绞线)上剥下来的。这些电线足够小,可以很好地安装在环回连接中的条带下方,并且实芯还可以很容易地将它们弯曲成某种形状以桥接各种连接。只需取一个足够长的部件,然后在其末端弯曲以匹配您正在桥接的连接。然后(因为你事先给垫子镀了锡)你应该能够稳定地握住它并用你的熨斗触碰它。然后在焊料冷却后,只需将长片剪掉即可。

我强烈建议您在焊接每个段后测试条带。您真的很想在进行此操作时进行故障排除,因为在所有灯亮起后追踪和修复问题将很困难。我在灯带附带的小内联控制器上安装了一些电线,并在我走的时候用这些电线触摸每个灯带的触点。这让您可以随时发现并修复不良焊点(或油炸 LED)。通过检查每个部分的工作,您将更好地找出您做错了什么并修复它。这些小触点(尤其是切成两半后)非常难以焊接,但是当你通过这个立方体内的总共 72 个焊点时,你就会有点专家了(注意:不要参考看我的照片,看看“有点专家”的样子)

另一个提示:在某些时候,我发现使用“内垫”(完整的、未切割的垫)而不是使用带末端的半垫(见图)更容易进行电源连接。您只需将端焊盘用于数据线。电源可以连接到条带上的任何位置。

在你一直工作到第 1 段之后,使最后的电线(箭头流最开始处的那些)足够长以穿过角落的孔。如果你在开始时不知何故错过了那个洞,把它全部撕掉然后重新开始……开玩笑……如果由于某种原因你没有在洞中结束,那就钻一个新的。(提示:您可能还会惊讶于用便宜的烙铁在 PLA 上戳一个洞是多么容易;)。

如果你做到了这一点并且所有的灯都正常工作,那么你已经完成了这个构建中最困难的部分。剩下的就是蛋糕了。

安装和设置控制器:

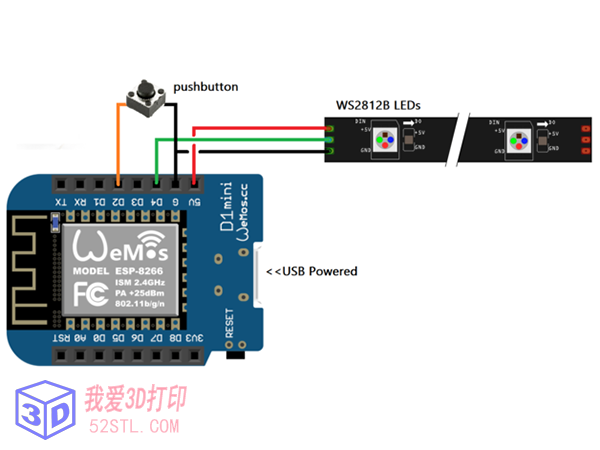

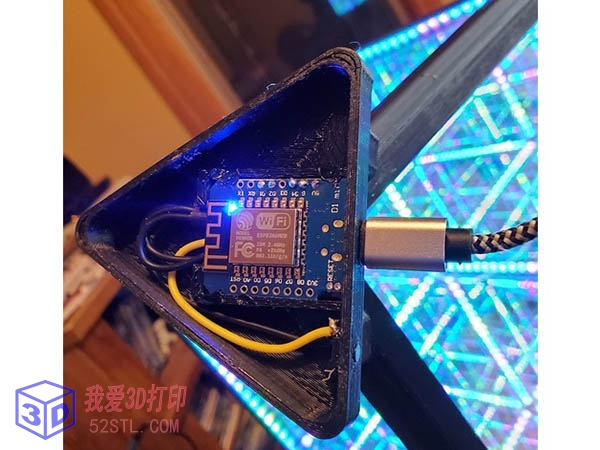

焊接所有灯后,与控制器的连接非常简单。只需按照接线图并参考照片即可。将电线留得足够长以进行连接,但又足够短,以便在将其粘合时能够将其塞入控制器下方(注意:而不是粘合它,我注意到我可以用焊接熔化一些小“标签”铁来固定它(完全意外,但它似起作用了,所以我用它滚动)。

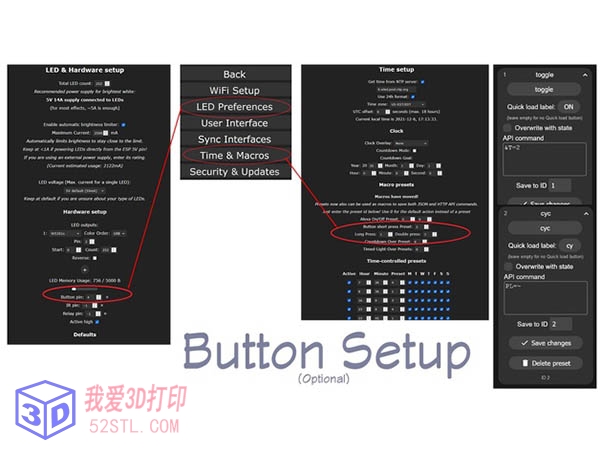

安装控制器后,有许多不同的选项可用于控制 LED。我正在使用(以及我推荐使用的)是 WLED。它易于安装,用途广泛,可以通过应用程序或网络控制。那里有很多关于使用 WLED 的信息,但您应该能够按照此处的说明安装它:https://kno.wled.ge/basics/getting-started/ (注意:您也可以使用 WLED 进行配置不同的功能融入微动开关按钮,因此它可以在没有任何wifi的情况下独立运行)

安装镜像面板
警告:这是构建的最后一步。一旦你粘在最后一个面板上,如果出现松动的连接,就很难再回到那里。我强烈建议在密封之前对所有连接进行双重/三重检查。我这样做的方法是拿一根木制牙签(不导电)并轻轻地将它扫过我所有的连接(当灯处于实心模式时)。如果您在碰到电线时看到任何闪烁,请用烙铁返回并使其牢固。我发现至少有 4 个连接需要我的工作。

我在这里使用了 3 毫米厚的预镜面亚克力,但也可以使用标准亚克力和镜面膜来完成。我试过这个,但对我的结果并不满意,所以我订购了预镜像的东西。我得到我的地方甚至预先将它切割成正确的尺寸。两者都完成后,使用预制的工作量要少得多,结果要好得多,而且成本只会稍高一些。

一旦你测试了你所有的部件,只需将它们粘合起来。我在前 5 个面板的角落(从内部)使用了少量热胶。最后一个面板是棘手的。您需要使用一个小吸盘,或者您可以支撑立方体,使其从底部插入并让重力将其固定下来。我在最后一块的角落里滴了一点 CA 胶水,然后用吸盘把它固定在那里直到它变干。

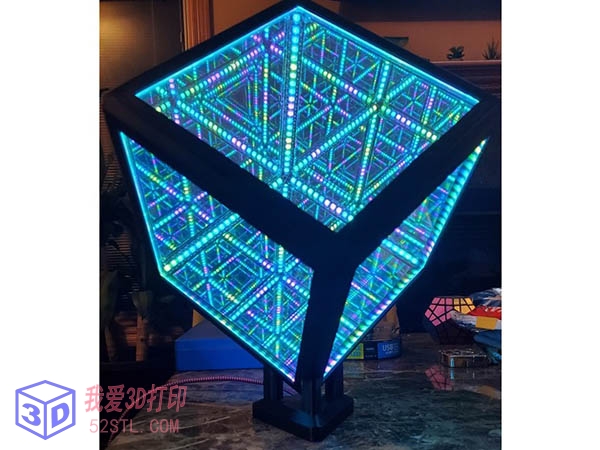

应该是这样!此时您应该可以拿出手机,开始使用 WLED 应用程序找到您喜欢的所有设置和模式。

如果有人对构建有任何疑问,请随时询问

EDIT1:根据要求,我添加了另一个适合 Nano 控制器的支架。这是未经我测试的,所以如果有人使用 nano,请返回报告,请记住,WLED 不适用于 nano,因此您必须使用 fastLED(或同等产品)才能使漂亮的灯光跳舞。

** EDIT2:查看 Sniffy12 留下的评论以获取更多信息和他构建此项目的提示

*** EDIT3:我添加了一小块模型,以防有人想测试他们拥有的灯是否适合通道(名为“IC_test_piece”)。我还听说有些人在打印外部鱼片(圆边)时遇到问题,所以这件作品也可用于在进行长打印之前拨入您的打印设置。

打印设置
备注:
仅在“底座/支架”部件上需要支撑
