铁球反重力悬浮器-3d打印模型stl

铁球反重力悬浮器3d打印模型stl文件数据图纸免费下载，这是反重力器的模型，有时也称为 Levitator 或 Levitron。它让一个小磁球悬浮在磁场中。

反重力器的原理：

当然，不可能禁用重力。反重力器的原理是通过铜线圈中产生的磁场来补偿重力。根据恩肖定理（Samual Earnshaw，1805-1888），用永磁体不可能获得稳定的磁悬浮。在该实验中，由电力线圈产生的磁吸引力由霍尔磁场传感器控制。如果浮动磁铁上升并接近传感器，则通过线圈的电流将减少，导致磁力降低（并且球体下降）。如果浮动磁铁下降，霍尔传感器向运算放大器指示较低的磁场，从而导致较高的线圈电流和较强的磁力。

该扫描过程每秒发生约 4,000,000 次，从而形成稳定的悬浮状态。

该项目需要：

1 x 内六角螺钉 M6x40 mm 作为铁芯

1x M6 螺母和垫圈

100 g 直径 0.28 mm 的铜线

1 x 电子板，如附件中所述

1x 电源 15 V，800 mA

1 x 霍尔传感器 A1302 或类似传感器。

2 x M4 内六角圆头螺钉

4 x 自攻螺钉 ~2,5 mm

钕球磁铁（直径 15 – 30 mm）或类似的钕磁铁

说明：

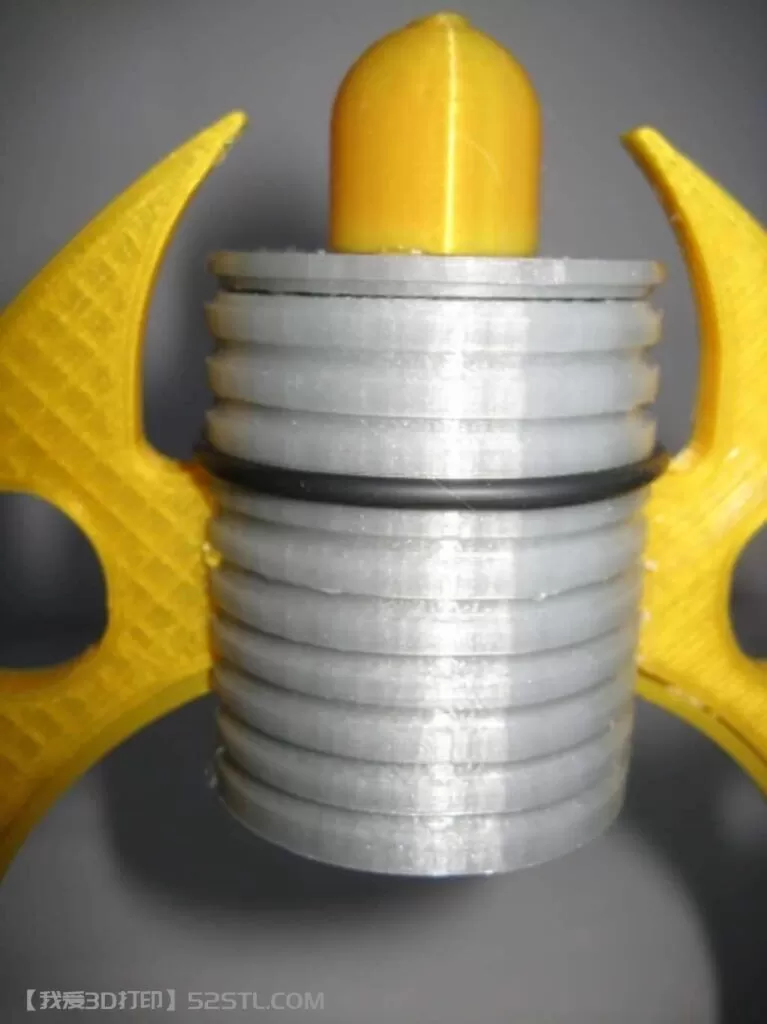

首先，您必须打印线轴的载体（Spule_Unterteil、Spule_Oberteil 和 Spule_Konus）。这些部件用M6螺钉粘在一起并用螺母固定。螺钉头安装在“Spule_Konus”部件中。在线轴内部附近钻一个 1 毫米的孔，以便铜线可以穿过。之后，您必须将铜线绕在线轴上。您至少需要 120 m 的电线，以便最终线圈的直流电阻至少大于 50 欧姆。如果您需要更多的电线来填充线轴，这不是问题。将线轴完全填满。在线圈的每一端焊接一根绝缘铜线（建议大约 20 厘米）。

将三根隔离铜线焊接在霍尔传感器腿上，用热缩管隔离焊点。

然后用大部分热熔胶将传感器粘到 M6 螺丝头的顶部。如果一切都凝固了，您可以将带有附加传感器的线圈组装到“圆柱体”部件中。小心地将三根电线从传感器引到圆柱体上的一个孔，将两根电线从线圈引到另一个孔。

打印其他部分（用不同的颜色会很好）并用热熔胶将它们组装在一起，如图所示。所有部件均在无支撑的情况下打印并填充 20%。

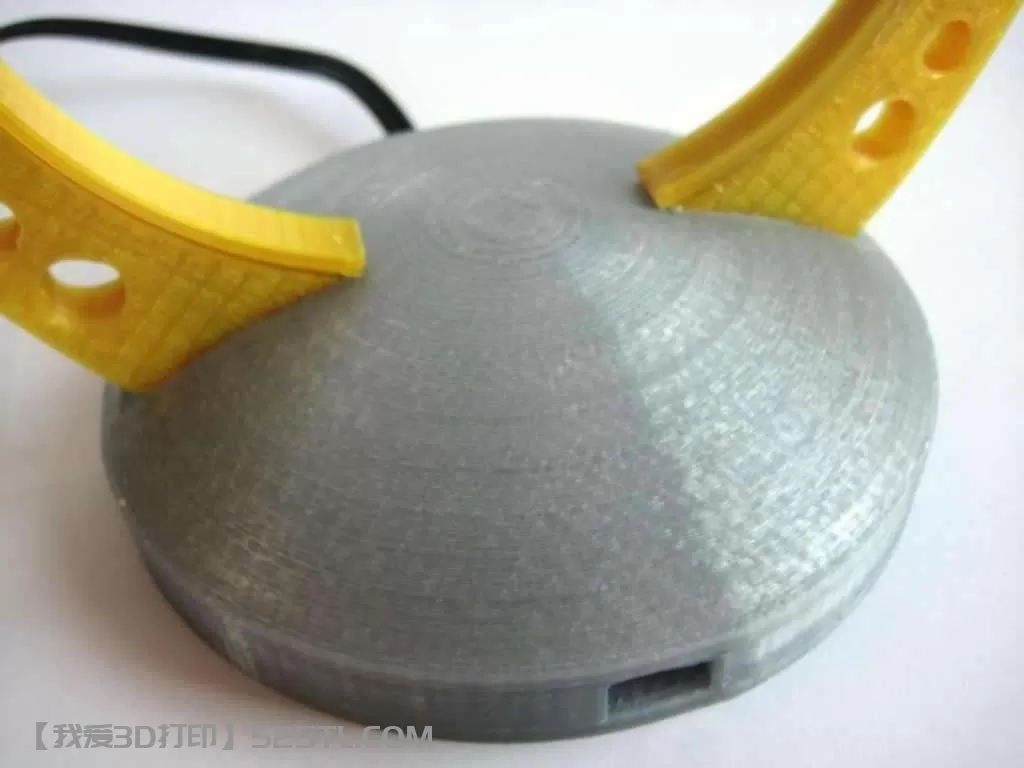

“Sockel”零件上包括四个支撑杆。它们可以通过折断轻松移除。如果您喜欢超精加工的表面，“Sockel”的内部需要进行一些返工。原则上它不是必需的，因为它被电子电路板覆盖。

使用“Sockel”部分上的 M4 螺钉组装两个“Seitenteile”。

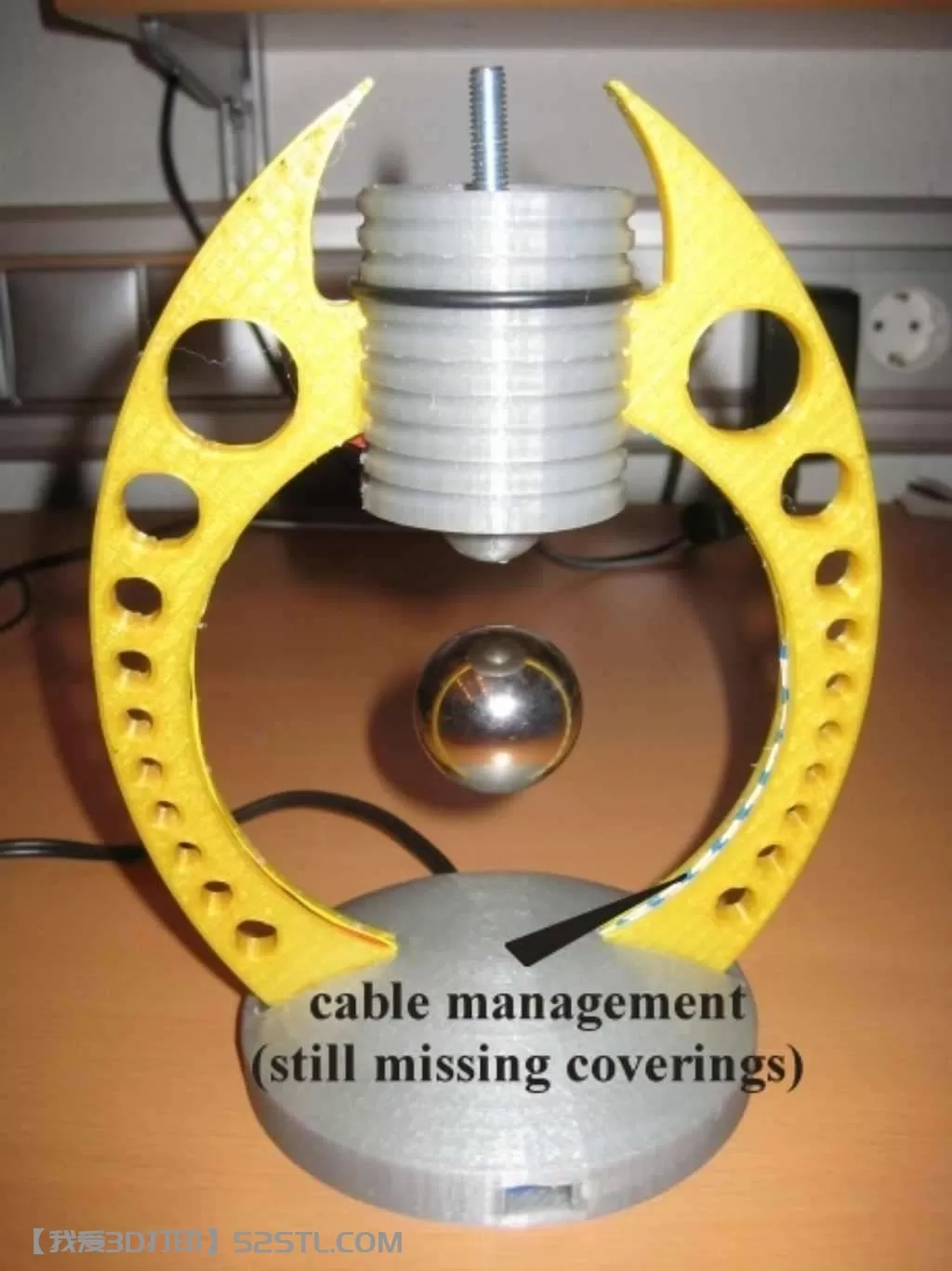

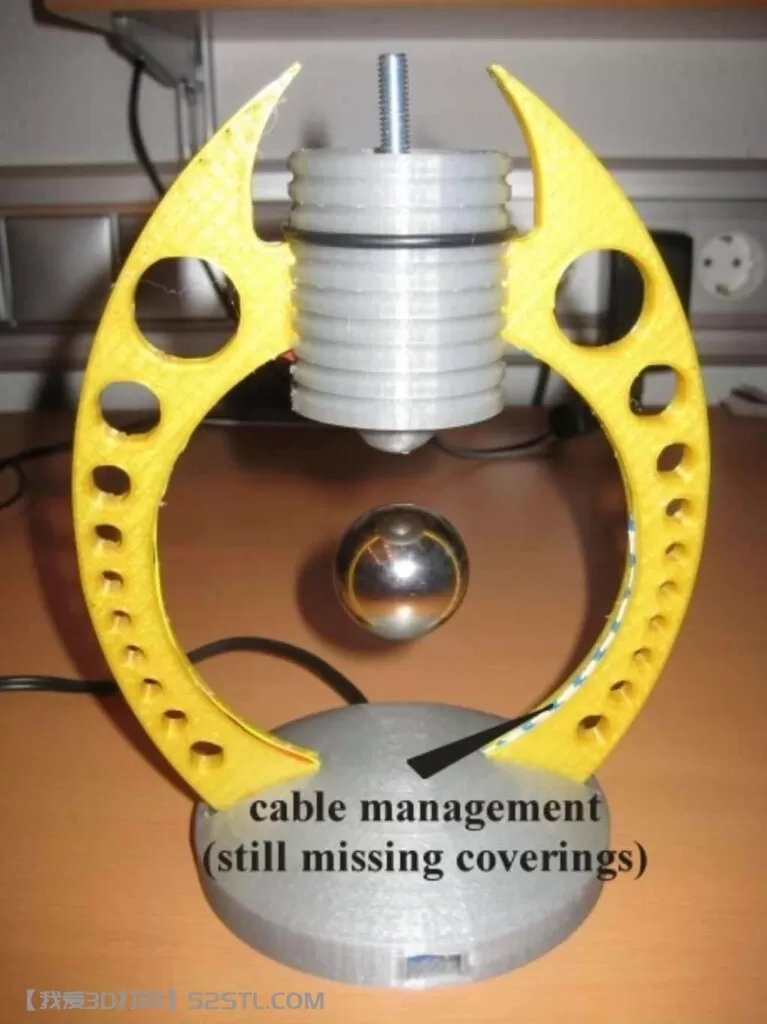

之后，将电线安装到侧面的两个小电缆通道中。用一小部分胶水固定隔离线是个好主意。将电线的末端焊接到电子板上标有“线圈”和“霍尔传感器”的焊盘上。还要添加电源电缆。由于电源机箱尺寸过大，我没有使用原来的电源机箱，而是将电源线直接焊接到板上。称为“霍尔控制”的针头连接器供将来应用，无需焊接。

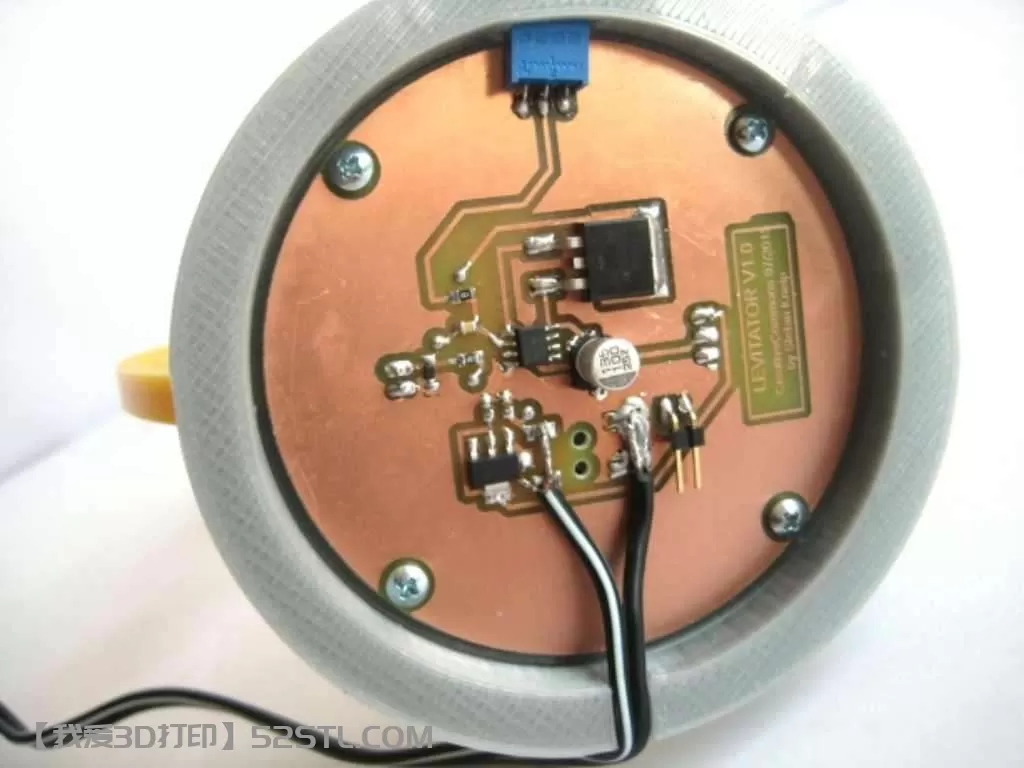

如果所有部件都已连接，则可以使用四个小自攻螺钉将电子板组装在一起，部件面朝下。

将包含圆筒的线圈粘到侧面部件上，并用“Abdeckung_Kabelkanal”部件覆盖电缆通道。

测试和启动

将精密电位器旋至右端，将磁球固定在线圈下方（约15毫米），打开电源并将电位器螺丝缓慢旋至另一端（如视频中所示）。如果达到共振点，球体将开始悬浮。如果你进一步转动，它会弹到上面的线圈圆筒上。将电位器减小一小部分以使系统稳定。

如果您没有成功获得稳定的悬浮，至少尝试更改线圈与电子板的连接（交换电磁体的磁极）。

考虑到如果霍尔传感器未检测到磁场（例如，因为浮球正在下落），电源会拉动约 400 mA 的电流。该电流导致线圈缓慢加热。因此，请勿让仪器无人看管，如果内部没有球体，请关闭电源。在稳定悬浮期间，电流要低得多 (< 100 mA)。

注意：

NdFeB 磁铁（钕磁铁）非常坚固，必须小心处理。如果其中两个碰撞，它们就会碎成锋利的小碎片。对于有和平使者之心的人来说，它们也是危险的。

让儿童远离这些磁铁。请遵循制造商的说明。

使用此描述的风险由您自行承担！
